Planowanie trasy rurociągów w funkcjonującej hali produkcyjnej wymaga uwzględnienia ograniczeń wynikających z ciągłości procesów technologicznych zakładu. W odróżnieniu od projektu realizowanego od zera, istniejąca infrastruktura narzuca konkretne punkty zaczepienia i strefy wyłączone z modyfikacji. Prowadzenie rur między pracującymi maszynami wymusza kompromis między optymalnym przepływem mediów a bezpieczeństwem załogi.
Trudności przy planowaniu tras w działającej hali
Główną różnicą jest konieczność omijania pracujących maszyn, ciągów komunikacyjnych oraz wydzielonych stref bezpieczeństwa. W nowym obiekcie projektant dysponuje pełną swobodą rozmieszczenia elementów. W hali już eksploatowanej napotykamy ograniczenia fizyczne wymuszające stosowanie dodatkowych kompensatorów i obejść.
Jako specjaliści z OXO TECH realizujący projekty w Bielsku-Białej i na całym Śląsku, widzimy wyraźne różnice w obu podejściach. Funkcjonujący zakład produkcyjny zawsze wymaga uwzględnienia:
- rygorystycznych norm BHP dla załogi pracującej bezpośrednio pod obszarem montażu,
- absolutnej konieczności utrzymania przestrzeni serwisowej wokół maszyn,
- ryzyka drgań przenoszonych z istniejących urządzeń na nowe linie przesyłowe.
Jak inwentaryzujemy trasy przed pracą?
Proces rozpoczyna się od precyzyjnych pomiarów geodezyjnych lub skanowania laserowego 3D istniejącej infrastruktury. Metoda skaningu pozwala uzyskać cyfrową chmurę punktów, która odwzorowuje rzeczywiste położenie rur, zaworów i głównych podpór z dokładnością do kilku milimetrów.
Zebrane dane nakłada się na dotychczasową dokumentację techniczną obiektu. Pomiary trójwymiarowe natychmiast ujawniają rozbieżności między dawnym projektem a stanem faktycznym, co zabezpiecza inwestora przed błędami na etapie wykonawczym. Posiadanie aktualnego obrazu przestrzeni pozwala precyzyjnie wyznaczyć nowe punkty podparcia ciężkich rurociągów.

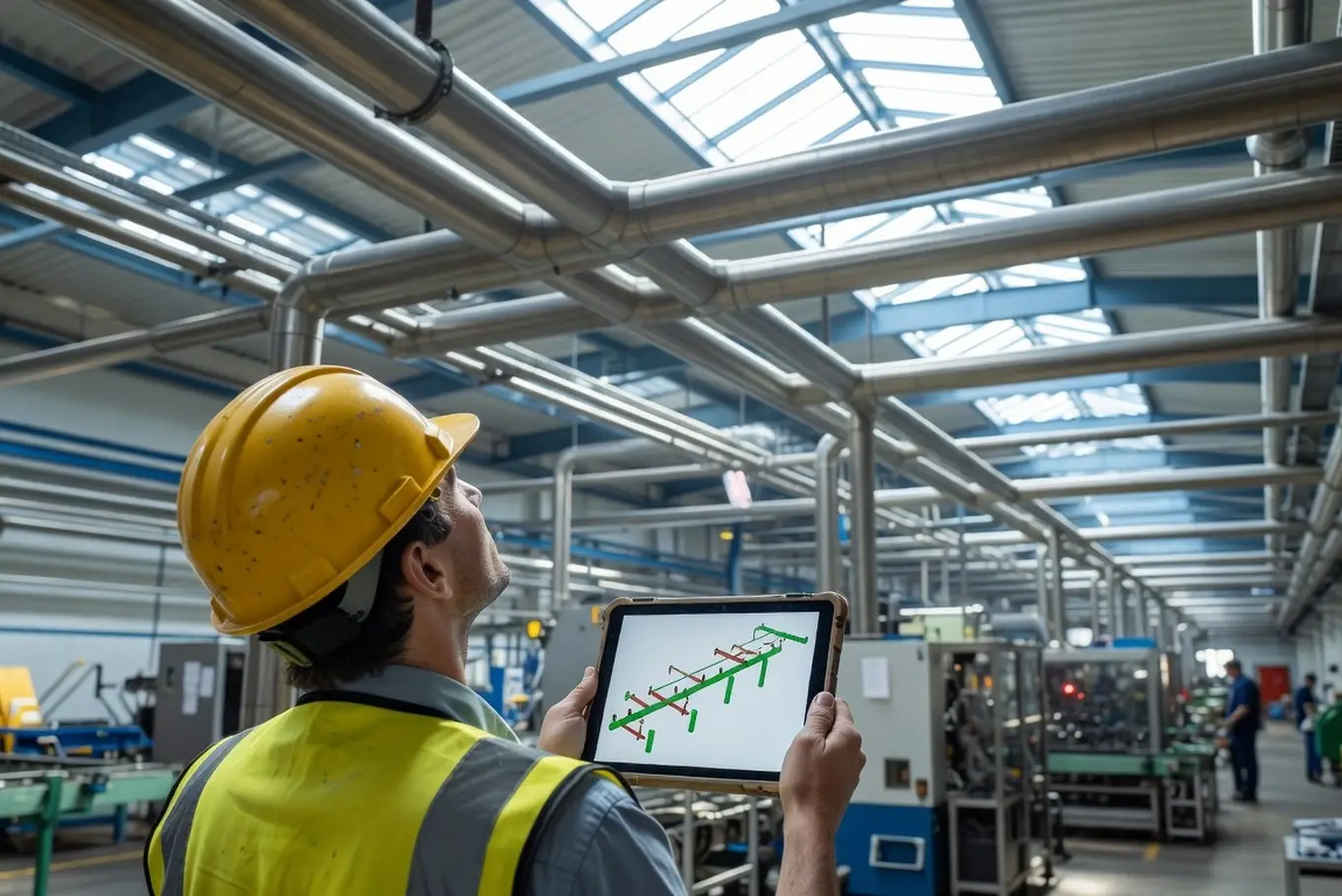

Modelowanie 3D jako narzędzie do unikania kolizji
Zastosowanie oprogramowania typu CAD i Plant 3D automatycznie wyłapuje fizyczne nakładanie się elementów w zaplanowanej przestrzeni. Nowo projektowane instalacje rurowe w środowisku cyfrowym można precyzyjnie symulować pod kątem naprężeń termicznych i mechanicznych.
Program podświetla potencjalne kolizje nowej trasy z istniejącymi podciągami dachu lub szybami wentylacyjnymi. W ramach naszych prac inżynieryjnych w OXO TECH używamy takich modeli również do wizualizacji harmonogramu wdrożenia. Pomaga to zaplanować bezpieczne przejścia nad liniami transportowymi bez ingerowania w ich bieżącą pracę.
Jak dobieramy materiały do branży klienta?
Wybór stopu metali oraz metody łączenia zależy bezpośrednio od przesyłanego medium i rygorów higienicznych danego sektora. W branży spożywczej absolutnym standardem jest stal nierdzewna gatunku 304 lub 316L. Gwarantuje ona wysoką odporność na agresywne środki myjące i zapobiega gromadzeniu się bakterii.
Sektor energetyczny wymaga odmiennego podejścia do materiałoznawstwa. Dominuje tam stal węglowa zabezpieczona powłokami antykorozyjnymi, która znakomicie znosi skrajne wahania ciśnień. Dla klientów motoryzacyjnych układamy systemy odporne na wibracje pras hydraulicznych, opierając się na solidnym spawaniu metodą TIG lub MIG/MAG.
Etapowanie montażu w celu ograniczenia przestojów
Prace instalacyjne dzieli się na krótkie fazy realizowane podczas nocnych przerw lub zaplanowanych weekendowych postojów technologicznych. Zasadniczym krokiem ograniczającym czas blokady maszyn jest wcześniejsza prefabrykacja całych sekcji rurociągów poza głównym budynkiem fabryki.
Z perspektywy praktyki wykonawczej OXO TECH ogromne znaczenie ma elastyczność sprzętowa na miejscu realizacji. Wykorzystujemy mobilną zakuwarkę hydrauliczną, co pozwala błyskawicznie dopasować końcówki bezpośrednio przy maszynie. Ograniczamy w ten sposób wstrzymanie linii do niezbędnego minimum. Taki model skraca czas podłączenia dystrybucji o kilkanaście godzin w stosunku do tradycyjnego pasowania.
Po czym poznać, że trasa wymaga przeprojektowania?
Głównymi sygnałami źle zaplanowanej infrastruktury przesyłowej są częste rozszczelnienia na złączach kołnierzowych oraz wyczuwalne wibracje mechaniczne rur. Oznaki te wskazują zazwyczaj na brak odpowiedniej kompensacji rozszerzalności cieplnej lub zastosowanie zbyt sztywnych podpór.
Niewłaściwa geometria trasy generuje również zauważalny spadek wydajności tłoczenia pomp i utrudnia personelowi dostęp do zaworów odcinających. Ignorowanie przewlekłych drgań ostatecznie doprowadzi do pęknięć zmęczeniowych materiału. Jeśli Twoje zakładowe linie przesyłowe wykazują podobne objawy lub planujesz rozbudowę parku maszynowego, dobrym krokiem jest zamówienie audytu technologicznego. Wnikliwa inwentaryzacja pozwala ocenić stan techniczny i zaplanować modyfikacje dopasowane do aktualnego układu fabryki.
Planowanie tras rurociągów w funkcjonujących zakładach wymaga precyzyjnej inwentaryzacji opartej na skanowaniu 3D i modelowaniu CAD. Pozwala to na wyeliminowanie kolizji z istniejącą infrastrukturą przed etapem montażu. Kluczowe jest dopasowanie materiałów, takich jak stal nierdzewna lub węglowa, do specyfiki branży oraz etapowanie prac z wykorzystaniem prefabrykacji. Rozwiązania te minimalizują przestoje produkcyjne i zapewniają wieloletnią trwałość systemów przesyłowych.
FAQ
Jakie są skutki zignorowania kompensacji drgań w rurociągach przemysłowych?
Brak odpowiedniej kompensacji wibracji prowadzi do pęknięć zmęczeniowych materiału i częstych rozszczelnień na złączach kołnierzowych. Regularne drgania przenoszone z pracujących maszyn skracają żywotność podpór i mogą trwale osłabić strukturę nośną rur.
Czym różni się skanowanie laserowe 3D od tradycyjnych pomiarów przy projektowaniu tras?
Skanowanie laserowe tworzy chmurę punktów odwzorowującą rzeczywisty stan hali z milimetrową dokładnością, uwzględniając każdy detal istniejącej infrastruktury. Tradycyjne pomiary manualne są bardziej podatne na błędy i często pomijają drobne elementy, które mogą stać się punktami kolizji podczas montażu.
Czy instalacja nowych rurociągów zawsze wymaga całkowitego wstrzymania produkcji?
Nie, dzięki wcześniejszej prefabrykacji modułów poza halą właściwy montaż ogranicza się do łączenia gotowych sekcji podczas krótkich okien serwisowych lub przerw nocnych. Pozwala to na zachowanie niemal pełnej ciągłości procesów technologicznych w kluczowych strefach zakładu.
Jakie czynniki decydują o wyborze między stalą nierdzewną a węglową w rurociągach?
Wybór zależy od korozyjności przesyłanego medium oraz wymaganych norm higienicznych, szczególnie w sektorze spożywczym i farmaceutycznym. Stal nierdzewna jest niezbędna w miejscach o wysokim rygorze sanitarnym, natomiast stal węglowa z powłokami ochronnymi sprawdza się w instalacjach energetycznych pod wysokim ciśnieniem.
